简介
WC型
低压文丘里除尘器是北京有色冶金设计研究总院参照国外设备和有关资料进行研究和设计的一种高数湿式
除尘器,是DW型的改进产品。
经过几年的应用实践,证明该设备可以广泛应用于除尘效率要求高的场合,也可以用作有害气体的洗涤净化。

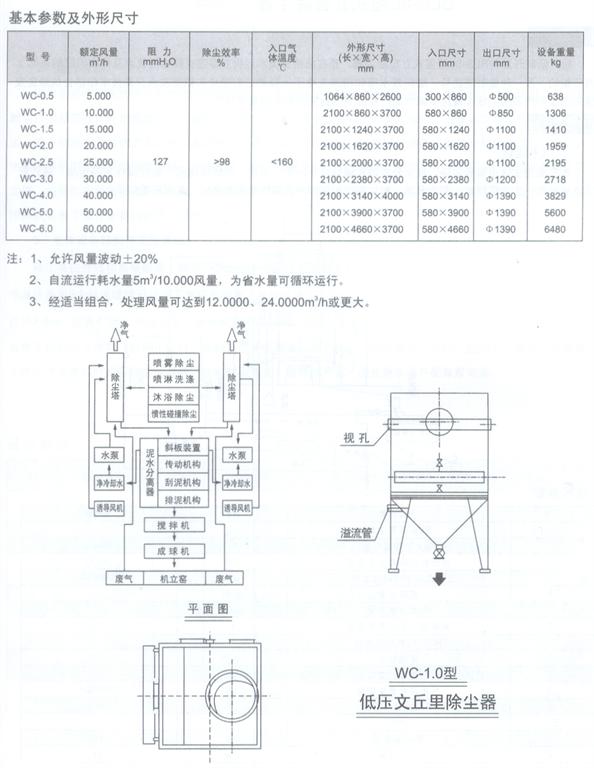

WC型低压
文丘里除尘器,由两个主要部件组成:装有
文丘里管和旋风筒的上箱体和设有沉淀箱,卸尘装置的下箱体。
结构与原理
其原理是:经文丘里管的含尘气体与从供水箱流出,沿文丘里管壁流出的水接触,在喉口处因气流速度增高使水飞溅而形成细小的水滴,灰尘因与水滴碰撞而被水捕集或凝聚成较大的尘粒而直接投入沉淀箱的水面。较少的颗粒则由气体带入旋风筒再次捕集,旋风筒同时起脱水作用。
特点:
1.本设备实为两级除尘,效率高达99%;
2.除尘器阻力为127mmH2O,动力消耗少;
3.入口含尘浓度最高可达36g/m³,适应性强;
4.部件标准化,造价低;
5.由于文丘里管内形成一水膜,从而磨损小,使用寿命长;
6.入孔严密,开启方便。只要打开入孔,设备内部备件均可触及,便于清理;
7.出水孔直径大,对供水水质要求极低,不堵塞;
8.供水水压大于0.1Kg/cm³即可;
9.占地面积小、安装方便、运行可靠,几乎不需维修,无易损件;
10.出口气体五带水现象。
运行
1.由于用水除尘,运行时应防冻;
2.调节供水管上阀门,使出水孔喷出2cm高水柱为宜;
3.调节除尘器底部阀门开启度,使运行时溢流管有少量水溢出;
4.为节水、可循环使用。
使用
该除尘器已通过鉴定,鉴定意见为:“设计合理、性能先进、质量合格,用户反映良好”。
本设备在制造厂进行了人工发尘实验,北京有色冶金设计研究总院和鞍钢劳动卫生研究所进行了测定,除尘效率为98-99.88%。
对某铜矿和某陶瓷厂使用该种除尘效果进行了测定,除尘效率分别为99.7%-99.99%。

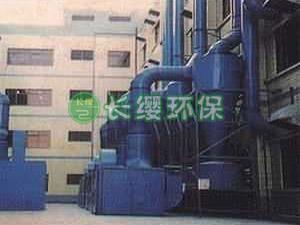

目前,这种除尘器正广泛用于选矿厂、陶瓷厂、印染厂、铜矿、铅锌矿、坑口破碎、高频瓷件厂、金矿、铸造车间、火葬厂以及锅炉除尘。
