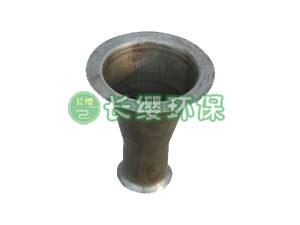

文氏管,又称
文丘里管,其主要作用是诱导二次气流。文丘里效应的原理则是当风吹过阻挡物时,在阻挡物的背风面上方端口附近气压相对较低,从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单,它就是把气流由粗变细,以加快气体流速,使气体在
文氏管出口的后侧形成一个“真空”区。它能用气流实现粉料的输送。
滤袋清灰时,在高速气流通过
文氏管时诱导5-8倍于喷吹压缩空气的二次空气进入滤袋,造成滤袋瞬间急剧膨胀,由于气流的反向作用,便积附在滤袋上的粉尘脱落。
文氏管大大提高了脉冲喷吹强度与效果,降低了压缩空气的用量,节省了能源。
文氏管主要是利用它的射吸效应,比如吸尘器、粉末输送、冷却器、流量计、干燥器等等。化工行业的射吸泵也是这个原理,所以材质主要看应用场所了,有铁的、铝合金的、塑料尼龙的各式各样的。
文氏管除尘器结构尺寸计算;
(1) 喉管直径的计算
文氏管喉管直径如下所列;
(2) 喉管长度的计算
文氏管喉管长度按下式计算;
(3) 收缩管进口直径的计算
文氏管收缩管进口直径按下式计算;
(4) 渐缩管长度的计算
文氏管渐缩管长度按下式计算;
(5) 渐扩管出口直径的计算
文氏管渐扩管出口直径按下式计算;
(6) 渐扩管长度的计算
文氏管渐扩管长度按下式计算。
