ZD-2型自控振打器(以下简称控制器)适用于
电除尘器清灰场所。根据实际工作情况设有
电晕线、一电场、二电场三电独立控制和输出,能自动工作也能手动工作。内部核心采用集成电路,工作稳定可靠,时间调节灵活直观。为方便用户使用安装,下面介绍控制器的结构、调节、使用情况,最后附有常用外接线电原理图和内部原理图。

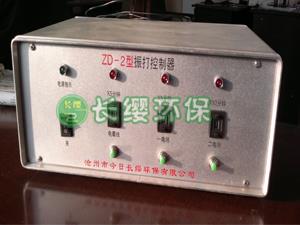

1.结构:控制器采用对称结果,前后面板从前面看,由左至右依次为电源控制部分,电晕线、一电场、二电场调节输出,前后对称。输出采用常开独立触电形式。反面板保险为0.25A,更换时应注意,电源采用220V/50HZ。
2.调节:开关向上拨为开、电源接通后,电源指示灯亮,时间调整用拨码开关实现,间隔时间为拨码上数字乘以倍率。例如:电晕线拨码示值为“5”,倍率为“×5分钟”,则间隔时间为25分钟。(注意:二电场倍率为“×10分钟”)一般间隔在10-30分钟之间为宜。
3.使用:接线正确后打开开关,指示灯亮,调拨码开关至合适数值,如需手动操作,按相应拨码开关下按钮即可。振打输出时指示灯亮,停止时指示灯灭。振打时间内部设定为3-4秒。

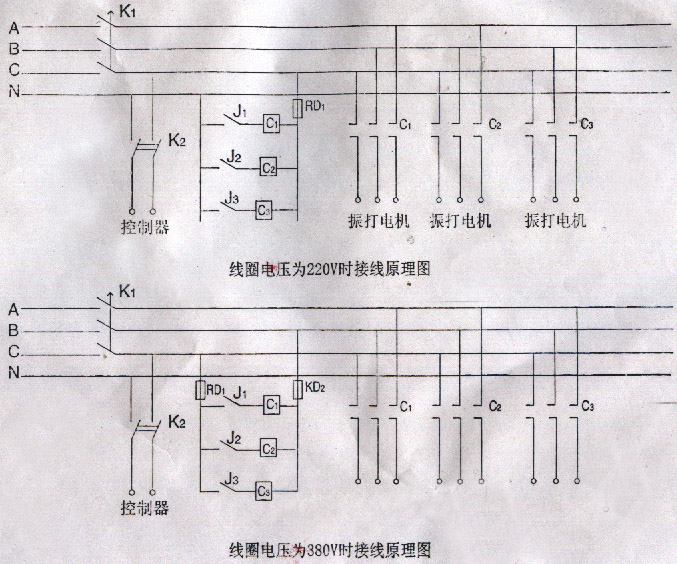

4.外接线时注意交流接触器线圈电压为220V和380V时有所不同(见附图)。
