电晕线(
锯齿电晕线)也叫阴极线,一般接入直流负(有时也用正)高压,以便产生电晕,形成离子风,给被处理颗粒或液滴荷电。
电晕线可以安装在各种卧式或立式
电收尘器中,具有伏安特性好,对粉尘比电阻变化的适应性强,截止电压比使用其它
电晕线的收尘器高两万伏以上等长处
锯齿电晕线极放电能力的好坏与电晕极放电真个尖度(既曲率)有关,当
锯齿电晕线电晕极放电尖角有粉尘会萃时其曲率就较小,这样对它放电的效果有很大的影响。
锯齿电晕线电晕极的型式有很多种,放电尖角越多则电晕的效果也就越好,但是放电尖角越多,制作及安装较为难题.
电晕线极一般都接有高压电,需要有良好的绝缘装置,
电晕线之间的间隔要适当,间隔太远影响电晕的电流,间隔太近,
电晕线间可能会产生屏弊现象,造成
电晕线表面电场强度减弱.集尘极集尘极的上下部都是固定的,并且集尘极都是接地.一般要求粉尘易于沉降在极板上,在振打的时后所产生的二次扬尘少,同时还要求极板较为轻便,又要有一定的刚度,振打时粉尘易于沉落又不会发生变形。

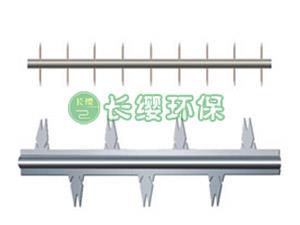

棒式
芒刺线,实心金属棒垂直方向铆焊不锈钢放电片,每片有四个放电尖端,制成固定长度,需现场连接,方便运输安装,较耐腐蚀,价格低廉,试用于小型立式
除尘器。
绳式芒刺线,钢丝绳上垂直方向固定不锈钢放电片,每片有四个放电尖端,制成较长固定长度,可现场切割分段,方便运输,很好安装,不耐腐蚀,价格低廉,试用于小型立式除尘器
鱼骨
电晕线, 其特征在支撑圆管上垂直铆接放电针,电晕放电时电流密度均匀,形成电晕电流大,中,小不同等级的,可使收尘性能提高,起晕电压低,电流密度大,机械强度高,不断线,热量变形小等特点使
电除尘器运行可靠,除尘效率高,能耗低.
锯齿电晕线具有较高的机械强度,不易断线,清灰利便,造价低廉,加工制作十分简朴等优点,相宜于在新的电收尘器中使用或者对老的电收尘器进行改造。
BS型芒刺线利用薄钢板弯折而成,并在钢板的两侧冲压出或焊接与
电晕线垂直的芒刺。放电特性好,起晕电压低,电晕电流大,具有较高的机械强度,不易断线,清灰利便,造价低廉,加工制作十分简朴等优点,相宜于在新的电收尘器中使用或者对老的电收尘器进行改造。
V型芒刺线扁铁垂直于长度方向焊接放电针,连接点少,不易断线。
锯齿型芒刺线扁铁整体冲压成锯齿装放电针,整体成型,无连接点,不易断线。
