简介
GGAJ03系列
恒流高压静电电源是一种抑制局部分散的扬尘点粉尘飞扬,使含空气就地净化,消除污染,保护环境,回收有用物料,发展综合利用的设备。
该设备广泛应用于冶金、矿山、水泥、电力、化工等行业的分散和局部扬尘点上。
本电源机构简单,使用维护方便,占地面积小,工作稳定可靠,是一种消烟除尘,保障工人身体健康,保护环境的良好静电设备。

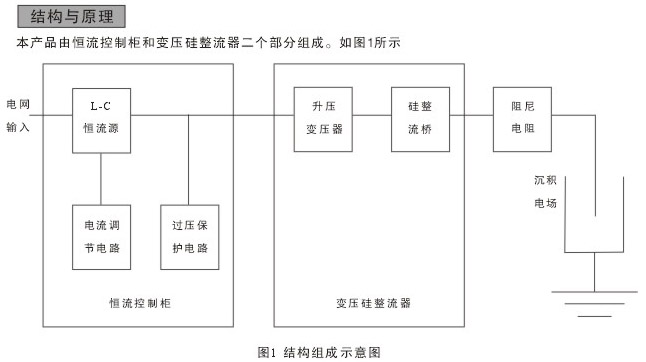

(1)
变压硅整流器:由高压变压器和高压
硅整流器组成,共同装入一个方形金属油箱内,并充入清洁干燥的变压器油。交流输入电压由低压绝缘套管接入,直流高压则由高压绝缘套管引出。变压硅整器的工作原理:将交流380V电压,经高压变压器升压,再经高压流桥整流后出负极性直流高压。

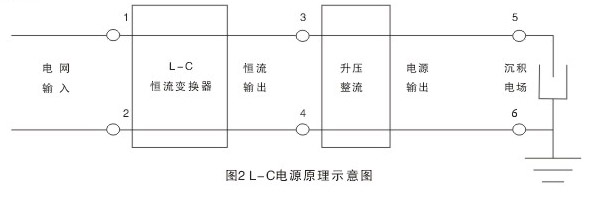

(2)恒流高压控制柜:由LC恒流变压器输出恒流电流源,并设有过压保护和报警装置。当变压硅整流器工作于非正常状态时,控制柜可进行自动保护并同时发出报警声。LC电源的原理示意图如图2所示。
