三、新型
六角蜂窝式PVC电除雾器描述
(一)设备结果

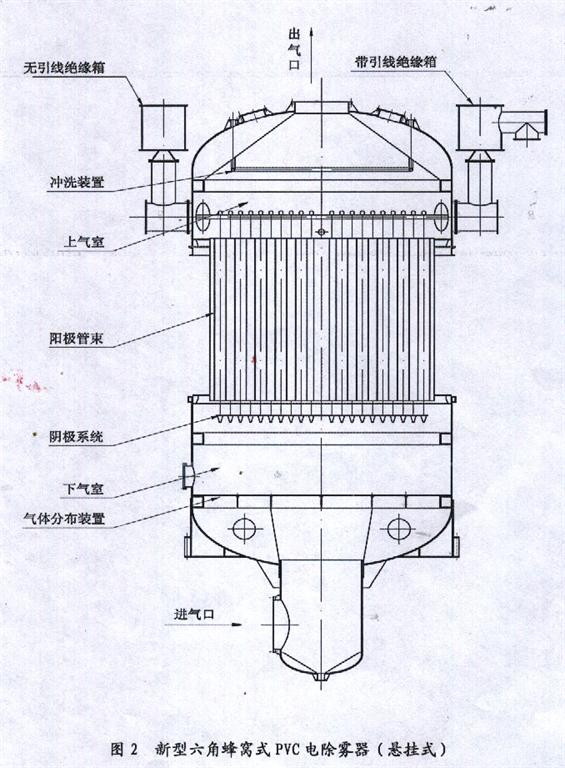

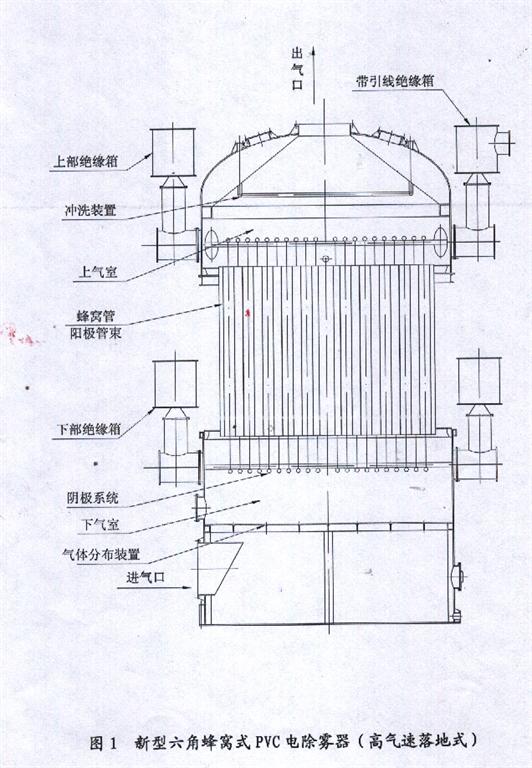

1.新型

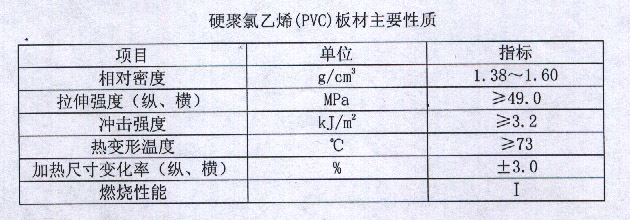

六角蜂窝式PVC电除雾器的结构如图。外壳材质采用电除雾专用PVC板材;耐腐蚀、抗老化,有良好的强度、刚度、气密性。
2.阳极管(沉淀极)采用阻燃、亲水性PVC管材;导电性能更好、耐腐蚀和氧化,机械强度高、使用寿命长。
3.沉淀极外型:管束式多组并用,具有更大的气流截面积,吸尘除雾效果好。
4.放电电极:新型高效笼骨极线,不易粘附矿尘,电极强、功率大,除雾效果好。
5.高压电源:采用80KV

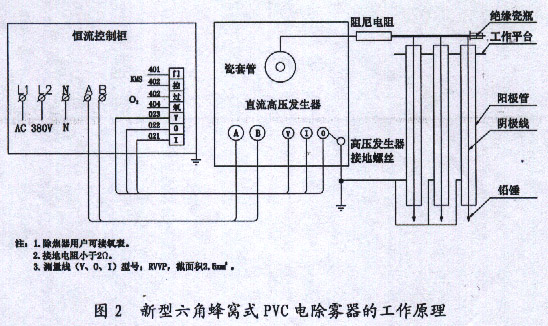

恒流高压直流电源,运行稳定,可靠性高,适应工况变化,抑制电晕闭塞和阴极肥大的能力强。
6.喷淋装置:采用高压清洗,定时清理阳极管、阴极线等表面积尘。
7.绝缘箱:高气速的情况下,可设置上下两层绝缘箱,防止阴极线装置摆动。
(二)设备工艺参数
工作介质:含尘、酸雾气体
工作温度:≤70℃
工作压力:≤-10KPa
工作气量:3000-160000Nm³/h
气体流速:0.8-3.5m/s
冲洗水压:≤0.25MPa
沉淀极有效面积:3.8-33m²
除雾效率:≥99%
恒流电源:80KV
(三)主要特点:
1.气速高、处理气量大。圆形阳极管的直径在原有的管径上作 了较大提高,最新设计的六角阳极管内切圆直径为φ300;阳极管长度由原来的4米可加长至4.5米。
2.除雾效果好。新型高效龙骨极线,工作电压大、电流强度高,更利于除雾。
3.节省投资。在处理气量条件相同的情况下,使用新型
PVC电除雾器造成本比玻璃钢电除雾器节省一半投资。
