高炉煤气干法脉冲袋式除尘器
高炉煤气干法脉冲袋式除尘器具有滤速高、滤布寿命长、无大气污染、可在线或离线反吹、自动化程度高等优点。离线清灰解决了常规脉冲袋式除尘器存在的“粉尘再附与失控”问题，大提高了滤袋清灰效果，从而提高过滤速度，即省清灰能耗和延长滤袋寿命。
供应商：沧州市今日长缨环保有限公司
产 地：中国>河北>沧州
高炉煤气干法脉冲袋式除尘器详细介绍
标签：高炉煤气干法脉冲袋式除尘器|脉冲袋除尘器
原理

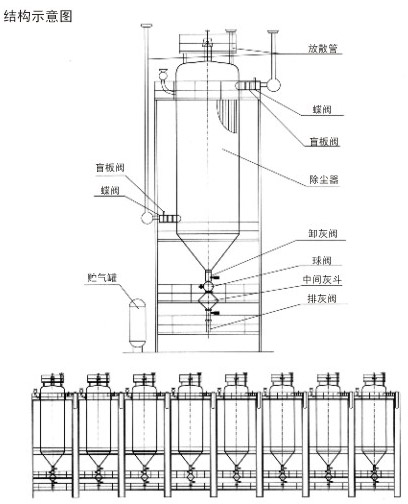

由荒爆气主管来的荒爆气（200℃）经支管进入袋式除尘器的下焊箱体，进行机械分离之后，煤气向上经布袋过滤，微细粉尘附着在滤袋表面，净爆气通过滤袋汇集到上箱体。经净爆气支管。主管进入热风炉等使用。当过滤到一定时间后，随着滤袋表面的粉尘增加。除尘器的阻力上升。当阻力上升到一定数值时。电气控制系统发出清灰信号。出口支管气动蝶阀和上球阀自动关闭，脉冲阀开启。分气缸氮气经喷吹管从袋口喷入，滤袋急速扩张，滤袋外表面的粉尘被抖落下来，落入下部锥形灰斗，最后一个脉冲阀喷吹结束，除尘器继续保持静止状态，使筒体内较细的粉尘有一个静止沉降的过程，此过程结束，出口支管气动蝶阀和上球阀开启，除尘器进入正常过滤状态；同时下部球阀开启经叶轮给料机，完成了一个箱体的清灰过程。上诉过程中各个阀门的开启与关闭，单箱体相对粉尘浓度的测试，都由PLC系统控制，这样周而复始的工作，荒煤气得到净化。
技术参数
1.除尘器本体参数
（1）除尘器形式：低压长袋脉冲除尘器，分室离线清灰
（2）除尘器单室外形尺寸：2200×15850
（3）室数：6室
（4）总过滤面积：1020m³
（5）滤袋规格：130×6000
（6）滤袋数量：432条
（7）滤袋材质：美塔斯高温滤料
（8）正常使用温度：≤280℃ 瞬间温度：300℃
（9）处理煤气总量：40000m³/h
（10）过滤风速：全过滤：0.65m/min 一室清灰：0.78m/min
（11）净煤气含尘浓度：≤10mg/m³
（12）氮气压力：0.2-0.3Mpa
（13）氮气耗量：100m³/h
（14）清灰周期：30-90min
（15）设备阻力：2000Pa
2.电气控制：
（1）分室离线脉冲清灰的顺序控制
（2）两斗三阀的定时清灰的顺序控制
（3）灰袋的在线自动检漏
（4）除尘器主要参数的检测与显示（相对粉尘浓度、设备阻力、温度、喷吹压力等）
由荒爆气主管来的荒爆气（200℃）经支管进入袋式除尘器的下焊箱体，进行机械分离之后，煤气向上经布袋过滤，微细粉尘附着在滤袋表面，净爆气通过滤袋汇集到上箱体。经净爆气支管。主管进入热风炉等使用。当过滤到一定时间后，随着滤袋表面的粉尘增加。除尘器的阻力上升。当阻力上升到一定数值时。电气控制系统发出清灰信号。出口支管气动蝶阀和上球阀自动关闭，脉冲阀开启。分气缸氮气经喷吹管从袋口喷入，滤袋急速扩张，滤袋外表面的粉尘被抖落下来，落入下部锥形灰斗，最后一个脉冲阀喷吹结束，除尘器继续保持静止状态，使筒体内较细的粉尘有一个静止沉降的过程，此过程结束，出口支管气动蝶阀和上球阀开启，除尘器进入正常过滤状态；同时下部球阀开启经叶轮给料机，完成了一个箱体的清灰过程。上诉过程中各个阀门的开启与关闭，单箱体相对粉尘浓度的测试，都由PLC系统控制，这样周而复始的工作，荒煤气得到净化。
技术参数
1.除尘器本体参数
（1）除尘器形式：低压长袋脉冲除尘器，分室离线清灰
（2）除尘器单室外形尺寸：2200×15850
（3）室数：6室
（4）总过滤面积：1020m³
（5）滤袋规格：130×6000
（6）滤袋数量：432条
（7）滤袋材质：美塔斯高温滤料
（8）正常使用温度：≤280℃ 瞬间温度：300℃
（9）处理煤气总量：40000m³/h
（10）过滤风速：全过滤：0.65m/min 一室清灰：0.78m/min
（11）净煤气含尘浓度：≤10mg/m³
（12）氮气压力：0.2-0.3Mpa
（13）氮气耗量：100m³/h
（14）清灰周期：30-90min
（15）设备阻力：2000Pa
2.电气控制：
（1）分室离线脉冲清灰的顺序控制
（2）两斗三阀的定时清灰的顺序控制
（3）灰袋的在线自动检漏
（4）除尘器主要参数的检测与显示（相对粉尘浓度、设备阻力、温度、喷吹压力等）
（5）各种阀门的机旁手动控制
相关简介
（一）福建鑫海冶金公司380m³高炉煤气主要技术参数及要求：
1.高炉煤气技术参数：
1）煤气发生量：9.6-12.3×10m³/h
2）炉顶爆气压力：80-120Kpa
3）炉面煤气温度：正常：200-300℃ 事故500℃
4）荒煤气含尘量：（9.12）g/m²
5）净煤气含尘量：≤10mg/m²
6）煤气热值：3360K/m³
7）回收灰尘：（1.0-1.4）t/h
2技术要求：
1）除尘器由除尘箱体，中间灰斗和附件组成；
2）故灰措施采用二斗三阀结构，以防爆气外泄；
3）滤袋清灰采用氮气脉冲清灰技术；
4）清灰采用PLC自动控制；
3.除尘器的技术参数：
1）采用低压长袋脉冲清灰型式，离线清灰；
2）筒体外形尺寸：φ3400×15570mm 壁厚10mm；上部为圆型封头；
3）筒体数：8只
4）总过滤面积：3784m³
5）滤袋数量：1674条
6）滤袋规格： φ120×6000mm
7）清灰氮气压力：0.3-0.4Mpa
8）氮气耗量：150m³/h
9）滤袋材质：氟美斯针刺毡
10）使用温度：正常≤200℃ 瞬间300℃（三分钟）
11）下部锥体用0.6Mpa的包含蒸气加热，壳体保湿。外部温度≤60℃
12）设备阻力：≤4000Pa（袋压降）
4.选用除尘器的技术参数：
1）除尘器本体
a除尘器型式：低压长袋脉冲喷吹、离线清灰；
b外型尺寸：φ3400×1557mm下箱体为圆锥体
c室数：8室
d总过滤面积：3784m³
e滤袋和框架规格：φ120×6000mm（框架分三节）
f滤袋材质：氟美斯针刺毡
g正常使用温度：≤260℃ 瞬间300℃（三分钟）
h设备阻力：≤4000Pa（袋压降）
i脉冲喷吹装置：13脉套脉冲阀
j脉冲喷吹压力：0.3-0.4MPa
k氮气耗量：193m³/h
2）
A主要功能：
a分室离线脉冲清灰的顺序控制
b两斗三阀定时清灰的顺序控制
c滤袋的在线自动检漏
d除尘器主要参数的检测与显示（相对粉尘浓度，设备阻力，温度，喷吹压力等）
e各种阀门的机旁手动控制
B主要技术参数：
a除尘器出口温度的检测：0-300℃±2%
b喷吹压力的检测：0-500KPa±2%
c净煤气粉尘相对浓度的检测：2-50Mg/m³±2%
d脉冲间隔，清灰时间定时器：1s-99min±2%
（一）福建鑫海冶金公司380m³高炉煤气主要技术参数及要求：
1.高炉煤气技术参数：
1）煤气发生量：9.6-12.3×10m³/h
2）炉顶爆气压力：80-120Kpa
3）炉面煤气温度：正常：200-300℃ 事故500℃
4）荒煤气含尘量：（9.12）g/m²
5）净煤气含尘量：≤10mg/m²
6）煤气热值：3360K/m³
7）回收灰尘：（1.0-1.4）t/h
2技术要求：
1）除尘器由除尘箱体，中间灰斗和附件组成；
2）故灰措施采用二斗三阀结构，以防爆气外泄；
3）滤袋清灰采用氮气脉冲清灰技术；
4）清灰采用PLC自动控制；
3.除尘器的技术参数：
1）采用低压长袋脉冲清灰型式，离线清灰；
2）筒体外形尺寸：φ3400×15570mm 壁厚10mm；上部为圆型封头；
3）筒体数：8只
4）总过滤面积：3784m³
5）滤袋数量：1674条
6）滤袋规格： φ120×6000mm
7）清灰氮气压力：0.3-0.4Mpa
8）氮气耗量：150m³/h
9）滤袋材质：氟美斯针刺毡
10）使用温度：正常≤200℃ 瞬间300℃（三分钟）
11）下部锥体用0.6Mpa的包含蒸气加热，壳体保湿。外部温度≤60℃
12）设备阻力：≤4000Pa（袋压降）
4.选用除尘器的技术参数：
1）除尘器本体
a除尘器型式：低压长袋脉冲喷吹、离线清灰；
b外型尺寸：φ3400×1557mm下箱体为圆锥体
c室数：8室
d总过滤面积：3784m³
e滤袋和框架规格：φ120×6000mm（框架分三节）
f滤袋材质：氟美斯针刺毡
g正常使用温度：≤260℃ 瞬间300℃（三分钟）
h设备阻力：≤4000Pa（袋压降）
i脉冲喷吹装置：13脉套脉冲阀
j脉冲喷吹压力：0.3-0.4MPa
k氮气耗量：193m³/h
2）
A主要功能：
a分室离线脉冲清灰的顺序控制
b两斗三阀定时清灰的顺序控制
c滤袋的在线自动检漏
d除尘器主要参数的检测与显示（相对粉尘浓度，设备阻力，温度，喷吹压力等）
e各种阀门的机旁手动控制
B主要技术参数：
a除尘器出口温度的检测：0-300℃±2%
b喷吹压力的检测：0-500KPa±2%
c净煤气粉尘相对浓度的检测：2-50Mg/m³±2%
d脉冲间隔，清灰时间定时器：1s-99min±2%
